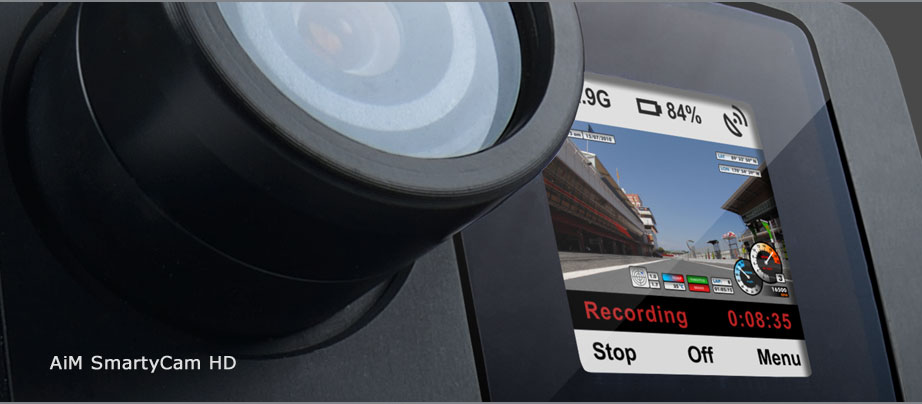

SmartyCam HD with Data Overlay, GPS and acceleration sensor

The second generation of our SmartyCam can now record Videos in HD quality (1280x700 pixels @30 fps). Through the engine-data Overlay in the video, a higher resolution is also with similar motorsports camera on the market not realizable.

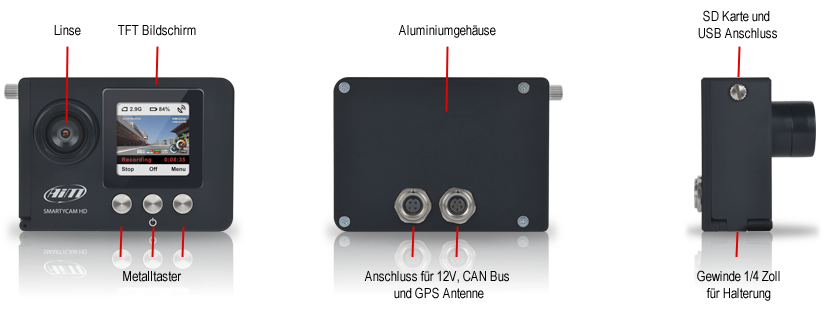

The technique of the SmartyCam HD is placed in solid and waterproof aluminum housing. Under the cover on the side the Mini-USB connection is located, over which the camera can be charged or configured. Also the slide-in for the SD-card is located there, which is supported by the SmartyCam HD with up to 128 GB. At this card-size HD-Videos can be recorded from up to 40 hours.

Like already with the first version, there is a GPS Module located in the camera, which enables you without a connection to the engine control unit or the data logger an Overlay of speed, lap time or the position on the track. Over the also integrated three-axial acceleration sensor the recording can be started and shows you the G-forces of your vehicle live in the video.

Special features


Besonderheiten
  • Live overlay in the video of engine-data (Data Overlay)
  • Integrated 10 Hz GPS Module (only with external antenna)
  • Three-axial acceleration sensor
  • Rechargeable lithium-battery
  • Up to 128 GB memory (SD card)
  • ECU Interface (optional with ECU Bridge)
  • Aluminum housing
  • TFT color screen - 128x128 pixels


SmartyManager 2


SmartyManager
Über den SmartyManager 2
wird das DataOverlay für
die SmartyCam HD
konfiguriert.



Über die Drag & Drop Funktion sind keine Programmierkenntnisse erfoderlich um zu dem gewünschten Data Overlay zu gelangen. Über zwei Pfeile wird das Overlay zur SmartyCam HD gesendet oder vorhandene entfernt.

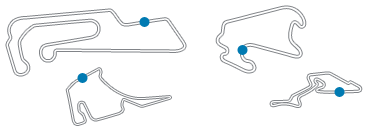

Zusätzlich können aus der Datenbank 450 vorhandene Strecken ausgewählt, verändert oder zusätzliche erstellt und zur SmartyCam HD übertragen werden.

Technical data AiM SmartyCam HD


Besonderheiten
Admeasurement Display128 x 128 pixel | 1.45"
Lens Tele-centric
Diagonal field of view 60° or wide-angle 120°
Battery Rechargeable lithium battery 1.950 mAh, 3.7 Volt
Charging Charging station | CAN | PC: max. 700mAh
Power usage Aufzeichnung bis zu 150 minutes (Stand alone)
Stromversorgung 9 - 15 Volt
Speicherkarten SD Karten | max. 128 GB
Datenspeicher 2 GB eine Stunde
Videoformat H.264 | 1280x700 Pixel @ 30fps
Beschleunigung triaxial ± 5g
Umgebungstemperatur -10°C - +60°C
Automatisches Einschalten Ja, wenn mit einem AIM Logger verbunden
Automatisches Ausschalten Ja
Automatische Aufzeichnung Ja

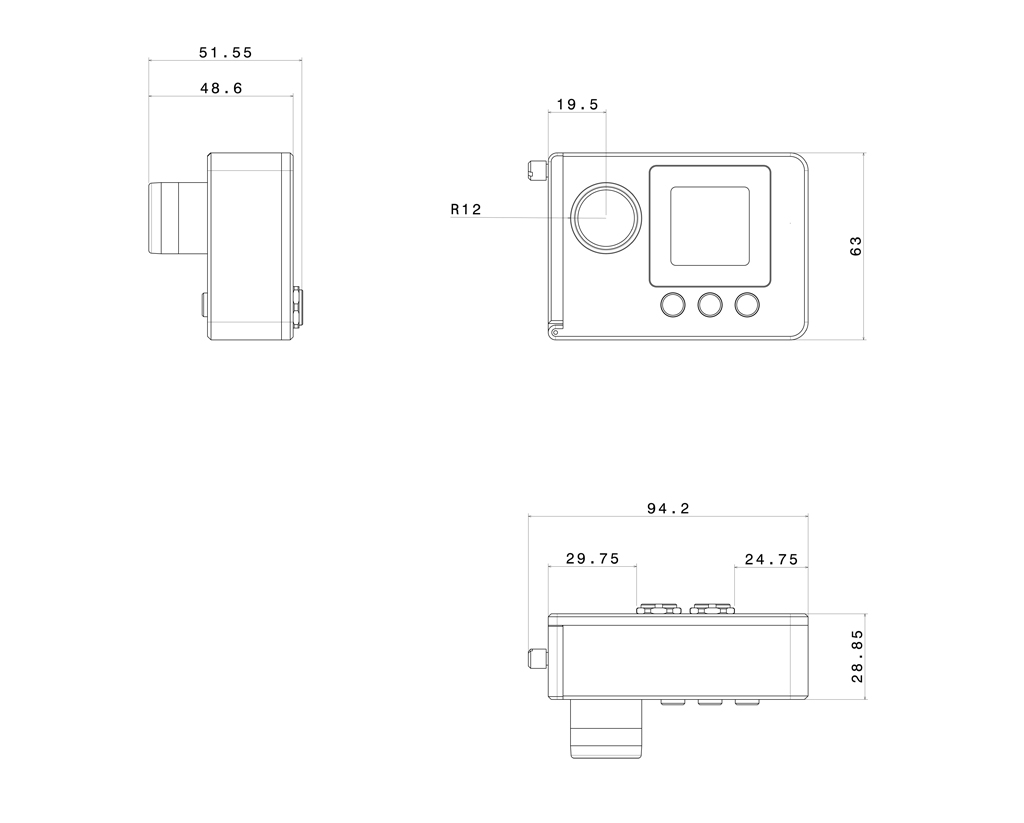

Abmaße 87 x 63 x 49 mm
Gewicht 280 g
Schutzklasse IP67

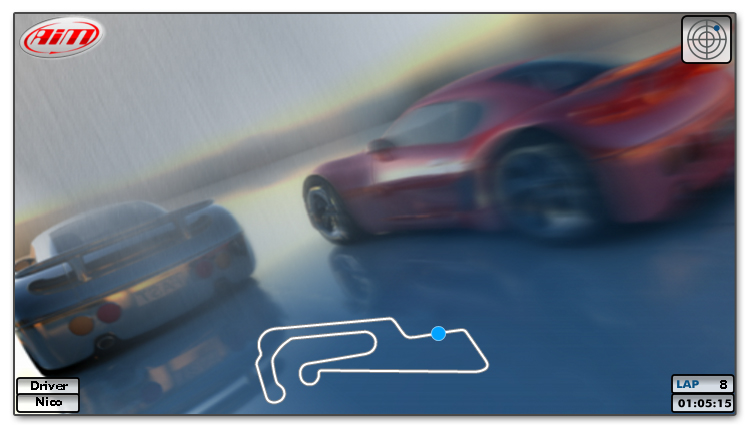

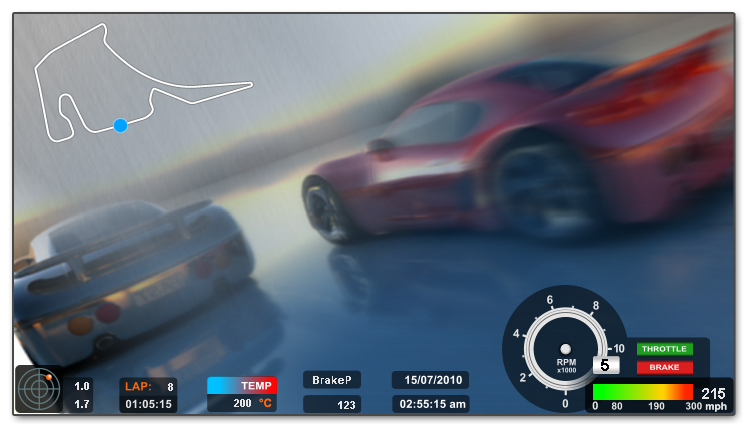

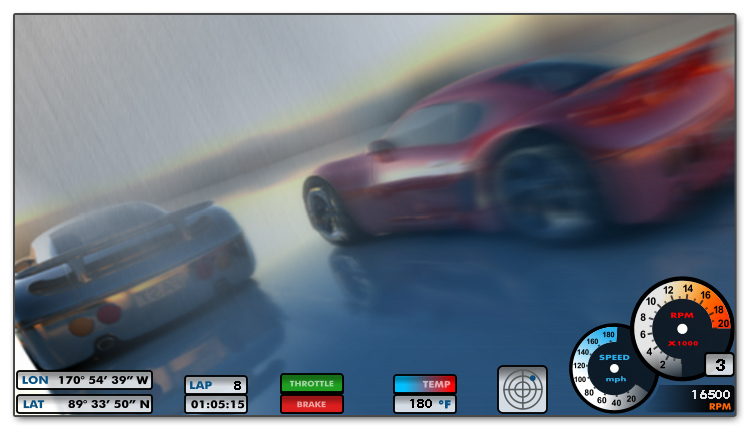

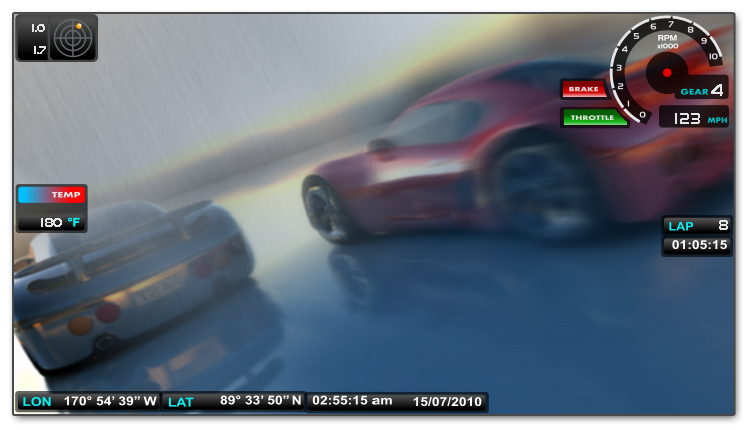

Data Overlay SmartyCam HD


Für die SmartyCam HD kann frei gewählt werden, welche Parameter sich auf welcher Position im Video live befinden. Folgende Parameter stehen für das Data Overlay zur Verfügung:

- Motordrehzahl
- Geschwindigkeit
- Temperaturen
- Drücke
- Fahrer- und Teamname
- Rundenzeit
- Teamlogo
- Gaspedalstellung
- Bremspedalstellung
- Beschleunigungen
- Position auf der Strecke
- Uhrzeit / Datum
- Gang

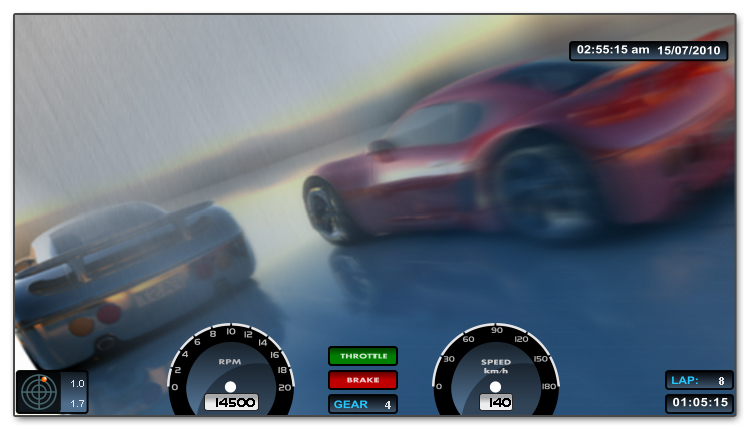

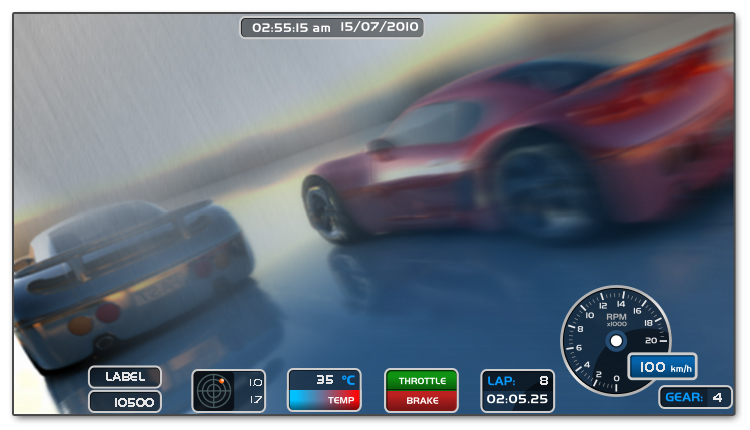

Links sehen Sie ein paar Beispiele, welche Sie duch anklicken des jeweiligen Bildes vergrößern können.

Das DataOverlay kann jederzeit mit dem Programm SmartyManager erstellt, verändert oder zur Kamera übertragen werden.

CMOS-Sensor


Cmos Sensor
Mit der Global Shutter
CMOS-Technologie
werden Bildverzer-
rungen bei der Video-
aufnahme vermieden.
Dies ist möglich, da die Bilder nicht wie herkömmlich “pixelweise” sondern gleichzeitig erfasst. Das Resultat sind Aufnahmen, die auch noch bei höheren Motordrehzahlen ohne den sogenannten Welleneffekt aufgenommen wurden.

Pixel sind nicht alles


Objektiv
Das Objektiv sowie die Größe
des Sensors spielen eine
große Rolle für Kameras , die
im Motorsport eingesetzt
werden. Zudem sollte sie
robust sein und Verzerrungen, welche bei schnellen Richtungswechseln entstehen, vermeiden. Hinzu kommt die Problematik, dass sowohl nahe wie auch weitentfernte Dinge scharf im Video rüber kommen müssen.

Speicher


Speicher
Die Videos der SmartyCam HD werden durch das H.264 Format ohne Verluste auf eine benutzerfreundliche Größe komprimiert. Dies bedeutet, dass wir für eine einstündige HD-Aufzeichnung nur 4 GB benötigen.

Diese Dateien werden auf SD-Karten gespeichert. Mit aktuellen SD-Karten die bis zu einer Speicherkapazität von 128 GB haben, können Sie mehr als 32 Stunden Videos aufzeichnen ohne die Karte wechseln zu müssen.

Achten Sie beim Kauf einer SD-Karte auf die Lese- und Schreibgeschwindigkeiten. Wir empfehlen Ihnen die SanDisk SDHC 32GB Extreme Pro.

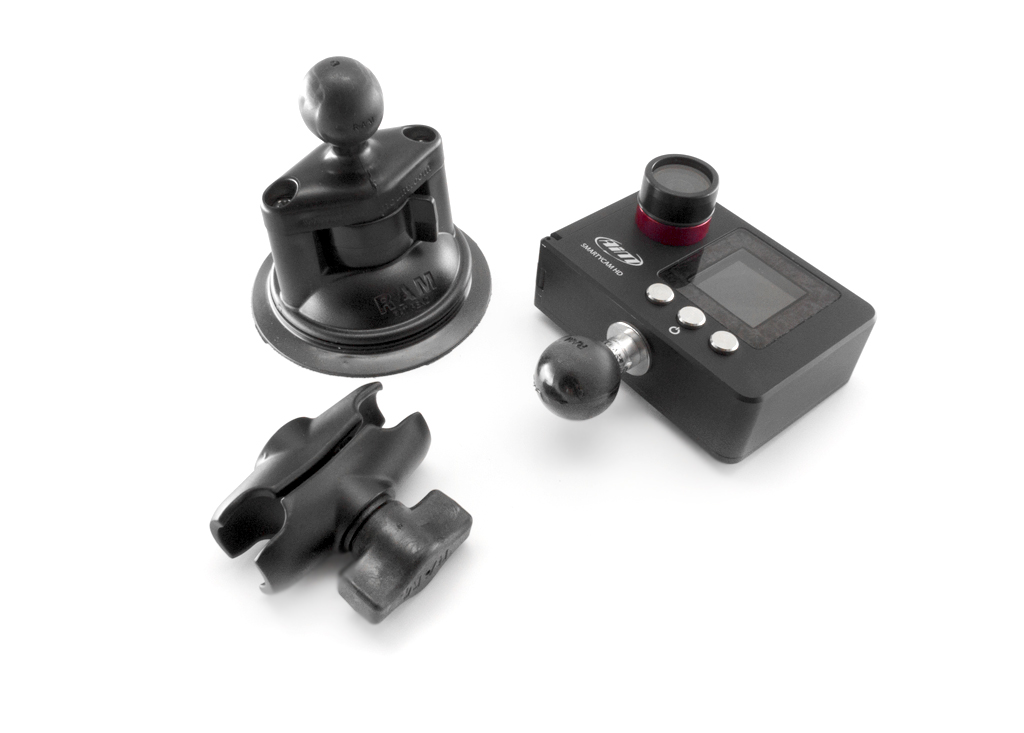

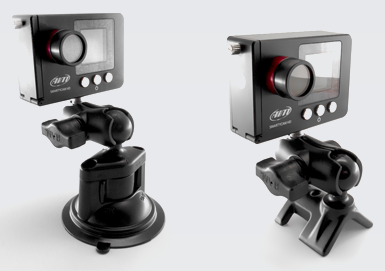

Befestigung


Befestigung

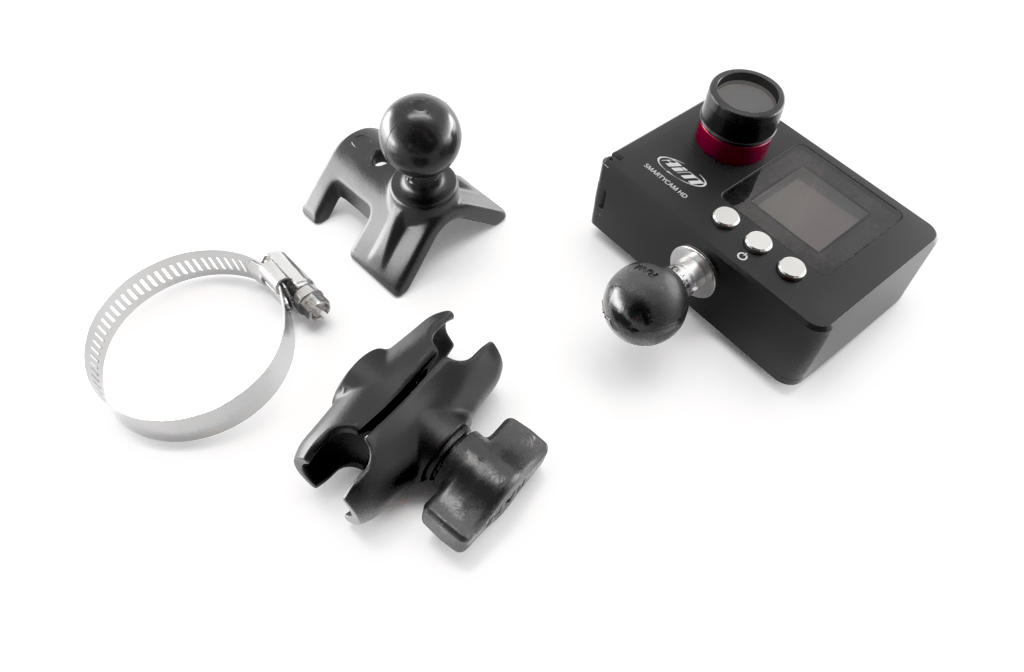

Auf der Unterseite der SmartyCam HD befindet sich 1/4 Zoll Gewinde. Über dieses kann die Kamera entweder über einen Saugnapf oder einer Rohrkralle am Fahrzeug befestigt werden.

Optional und falls vom Veranstalter vorgeschrieben, kann die Kamera mit einem Drahtseil zusätzlich gesichert werden.


Lieferumfänge

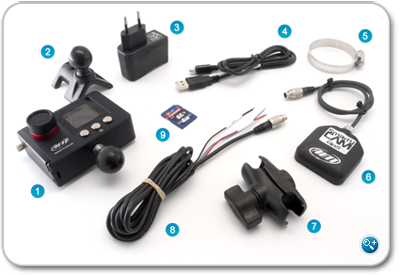

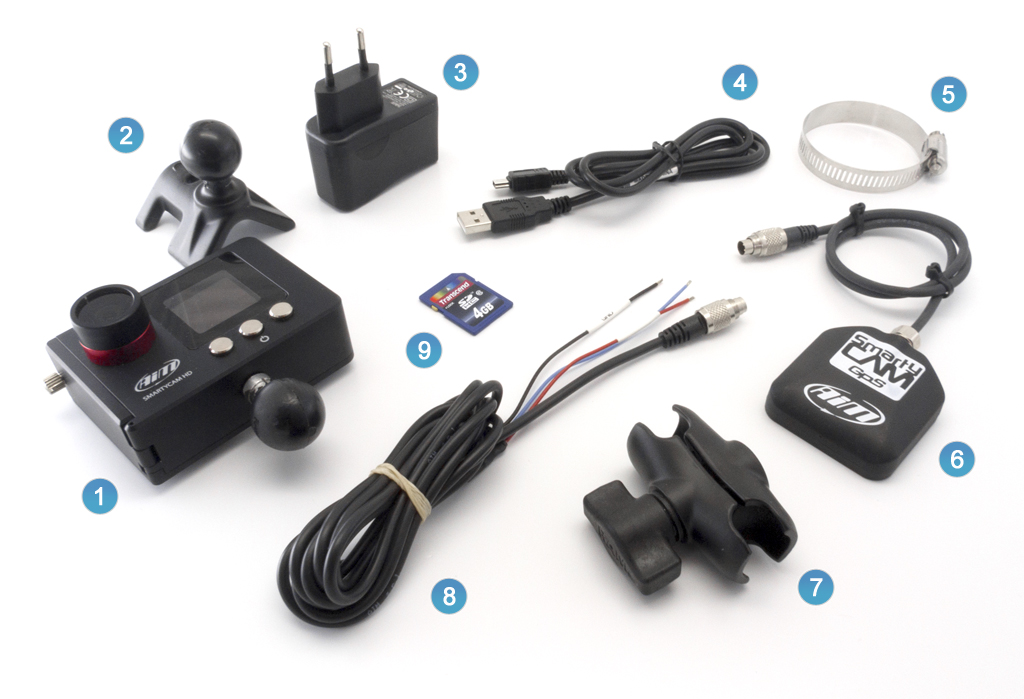

SmartyCam HD stand alone

Befestigung
1. SmartyCam HD 2. Rohrkralle 3. USB-Netzteil 4. USB-Kabel 5. Rohrschelle 6. GPS Antenne 7. Verbindungsarm 8. 12V Anschlusskabel 9. SD Karte 4 GB

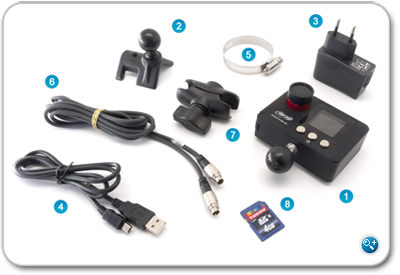

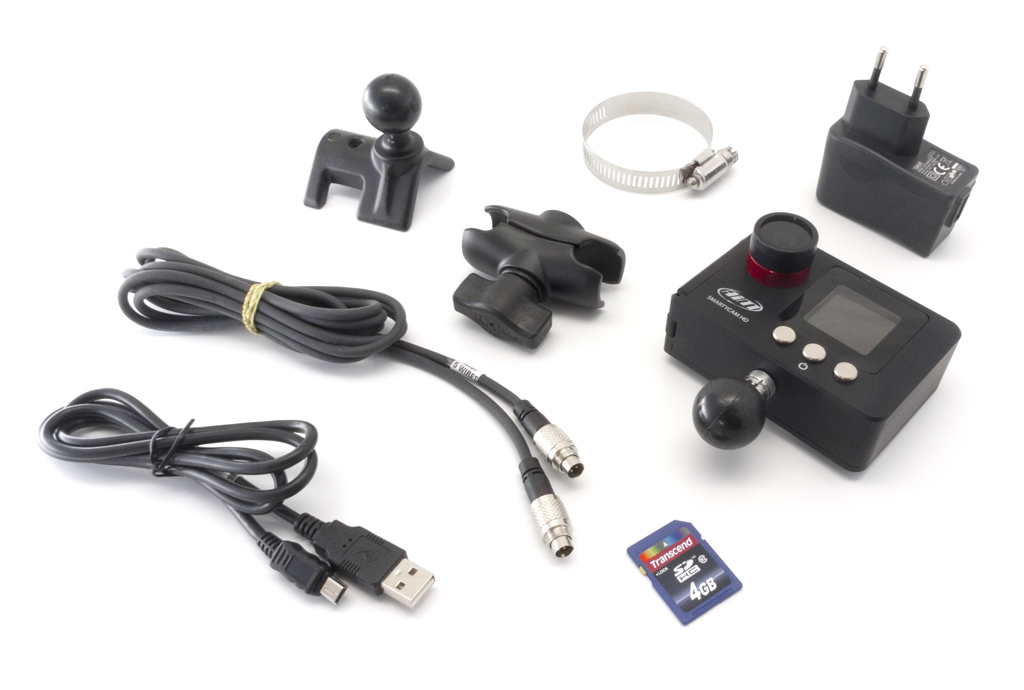

SmartyCam HD Standard

Befestigung
1. SmartyCam HD 2. Rohrkralle 3. USB-Netzteil 4. USB-Kabel 5. Rohrschelle 6. CAN Bus Anschlusskabel 7. Verbindungsarm 8. SD Karte 4 GB
